選型指南：

1、彈簧式電纜卷筒適用于交流500V以下各種移動電器設備。

2、線纜的卷取長度以安裝方式圖中的L為準，配備線纜長度分別為：

　 （1）方式A為L+3圈。

　 （2）方式B為L+h+3圈（其中h值在訂貨時必須注明）。

　 （3）方式C、D中，為L+H+h+3圈。

　 （4）方式E、F,根據用戶現場情況確定，訂貨時另行注明。

3、方式C中卷筒固定在地面，收、放線纜時，線纜與地面存在相對摩擦，此時請?jiān)诰€纜運動軌跡范圍內鋪設滾道以減少線纜的摩損。

4、方式F中一般取H=0.14L、h=0.5H,如果H<0.14L,h<0.5H,則訂貨時必須注明H、h值。

5、電纜卷筒如需在單梁行車上與電動葫蘆共同配用，可配給特制的滾輪支架部件，以便安裝使用。

6、卷筒上線纜的收、放方向在外形尺寸圖中已標明。特殊要求，訂貨時必須注明。

7、外形尺寸表中“質量”一欄，不包括線纜的質量。

8、電動式卷筒結構形式以懸臂式為主（一般不標注）。

9、特殊卷筒、特殊用途產品請用戶來人來函共同商議。

卷筒型號說明：

示例如下：

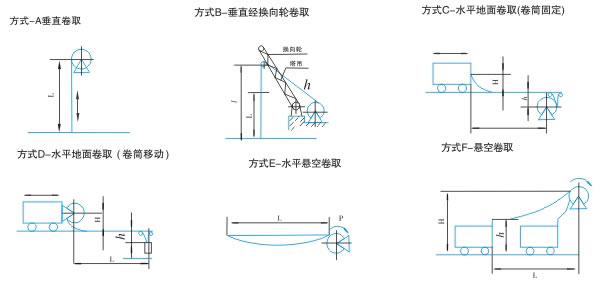

安裝示意圖：
